엘모스가 LIN 인터페이스가 포함된 RGBW LED 드라이버 'E521.39'를 소개했다.

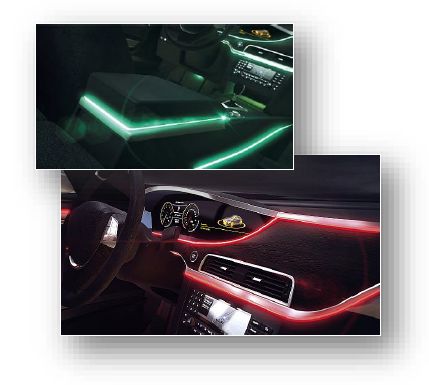

E521.39는 앰비언트 라이트 시스템을 위한 통합적 올인원 솔루션이다. 차량의 인테리어 전반에 걸쳐 어떤 조명 장치든 끊김없고 균일한 빛을 출력할 수 있도록 해 주기 때문에 정적 RGBW LED 드라이버인 E521.39를 사용 시 어떤 색상의 조명이든 구현이 가능하다. E521.39 는 차량의 대쉬보드나 컵홀더, 스위치 버튼 등과 같은 애플리케이션에 적용할 수 있다. 뿐만 아니라, 조명 장치 외의 다른 애플리케이션에도 E521.39의 LIN 커뮤니케이션 블럭은 그 활용도가 높다.

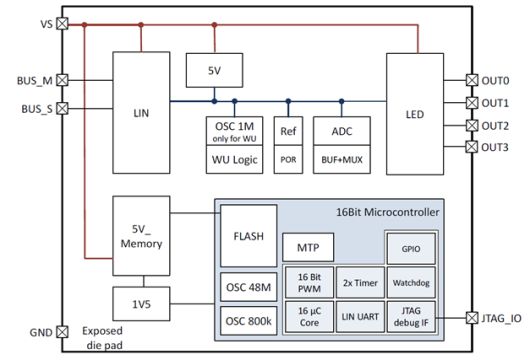

E521.39는 5V~28V, 최대 40V까지 광범위한 공급 전압을 지원하고, 출력단은 GPIO로 사용 가능하다. 4개의 고정밀 로우사이드 LED 드라이버와 4개의 16bit PWM 제네레이터를 탑재하고 있으며, Watchdog 뿐 아니라 Flash, SysROM, RAM 그리고 NVM까지 포함된 16bit 마이크로컨트롤러를 가지고 있다. JTAG이나 고속 LIN을 통한 프로그래밍이 가능하며 LIN 오토어드레싱 BUS shunt 방식을 지원한다. 하드웨어 디바이더/멀티플라이어 기능을 제공하고 전압과 온도 센싱 및 진단을 위한 12bit ADC 역시 탑재하고 있다. 또한 AEC-Q100 자동차 표준을 충족시키는 품질 인증을 취득하였다.

적용 가능한 애플리케이션으로는 다양한 종류의 인테리어 조명 시스템 및 LIN 인터페이스를 사용하는 컨트롤 유닛 등이 있다.

E521.39를 적용하여 시스템 개발 시 장점으로는 광범위한 애플리케이션 노하우를 제공받을 수 있다는 점이다. 고전류 출력의 RGB 앰비언트 라이트 솔루션을 위한 벤치마킹 자료를 제공받을 수 있고, 오토어드레싱 타입 1, 2 및 3의 기능을 포함한 LIN BUS 노드를 15개 이상 지원받을 수 있다. 또한 요청에 따라서는 다양한 기술 문서, 사용자 가이드, 애플리케이션 노트, IBEE 리포트, C&S / IHR 리포트, 소비 전력 계산 툴 (Calculation sheets), EVA Kit, Elmos Lab. 툴, Supplement 파일, JTAG 관련 문서, 데모코드 등도 제공받을 수 있다.
